Geräusche lokalisieren: Moderne Methoden und Technologien für die präzise Schallquellenortung

Wichtigste Erkenntnisse

• Akustische Kameras ermöglichen die präzise Lokalisierung von Geräuschquellen in Echtzeit durch Kombination von Videotechnik und Mikrofonarrays

• Beamforming-verfahren visualisieren Schallquellen farblich und erleichtern auch unerfahrenen Anwendern die Geräuschanalyse

• Moderne Schallkameras können Probleme bis zu zehnmal schneller erkennen als herkömmliche Methoden

• Einsatzgebiete reichen von der Industrie über die Automobilbranche bis hin zur Gebäudediagnostik

• Systematische Vorgehensweise mit Ausschalten von Störquellen und Dokumentation führt zu besseren Lokalisierungsergebnissen

Was ist Geräuschlokalisierung und warum ist sie wichtig?

Die präzise Bestimmung der räumlichen Position von Schallquellen hat sich zu einem unverzichtbaren Werkzeug in der modernen Industrie entwickelt. Wenn eine Produktionsanlage ungewöhnliche Geräusche von sich gibt oder ein Druckluftsystem durch undichte Stellen Energie verschwendet, kostet jede Minute der Suche nach dem Ursprung bares Geld.

Geräusche lokalisieren bedeutet weit mehr als nur das Auffinden von Lärmquellen. Es ist ein systematischer Ansatz zur Fehlerdiagnose, der in verschiedenen Bereichen erhebliche Kosteneinsparungen ermöglicht. In der Qualitätskontrolle hilft die Schallquellenlokalisierung dabei, Produktionsfehler bereits in frühen Stadien zu erkennen, bevor sie zu kostspieligen Reklamationen führen.

Die Bedeutung für Wartung und Instandhaltung ist besonders hervorzuheben: Durch frühzeitige Erkennung von Verschleißerscheinungen oder Defekten können ungeplante Stillstände vermieden werden. Ein defektes Lager in einer Produktionsmaschine kündigt sich oft durch charakteristische Geräusche an, lange bevor ein kompletter Ausfall droht.

Moderne Technologien zur Geräuschlokalisierung

Akustische Kameras und Beamforming

Die Revolution in der Schallanalyse kam mit der Entwicklung akustischer Kameras, die eine völlig neue Herangehensweise an die Lokalisierung von Geräuschquellen ermöglichen. Diese Geräte kombinieren eine herkömmliche Videokamera mit einem präzise kalibrierten Mikrofon-Array, das aus mehreren Dutzend einzelnen Sensoren besteht.

Das Herzstück dieser Technologie ist das Beamforming-verfahren. Dabei werden die Signale aller Mikrofone mathematisch so verarbeitet, dass sich die Richtung und Intensität von Schallwellen präzise bestimmen lassen. Das Ergebnis wird als farbiges Overlay über das Videobild gelegt – rote Bereiche zeigen laute Quellen, blaue Bereiche leise.

Moderne Systeme arbeiten in Echtzeit und können sowohl hörbare Frequenzen als auch Ultraschall erfassen. Die Auflösung ist beeindruckend: Bei optimalen Bedingungen lassen sich Schallquellen auf wenige Zentimeter genau lokalisieren. Die Aufzeichnung erfolgt als Video mit synchronem Ton, was eine detaillierte Analyse und Dokumentation ermöglicht.

Verschiedene Messtechniken

Die Wahl der richtigen Messtechnik hängt stark vom Anwendungsbereich ab. Nahfeldmessungen eignen sich hervorragend für die Detailanalyse einzelner Bauteile oder Maschinen, während Fernfeldmessungen großflächige Bereiche erfassen können.

Holographie-verfahren kommen bei besonders komplexen Schallfeldern zum Einsatz, etwa wenn mehrere Quellen gleichzeitig aktiv sind und sich gegenseitig beeinflussen. Diese Methoden erfordern aufwendigere Datenverarbeitung, liefern aber dreidimensionale Informationen über die Schallausbreitung.

Intensitätsmessungen ergänzen die reine Lokalisierung um quantitative Daten zur Schallleistung. Dabei wird nicht nur ermittelt, wo eine Quelle liegt, sondern auch wie viel Energie sie abstrahlt. Diese Informationen sind besonders für Lärmschutzmaßnahmen und die Beurteilung von Grenzwerten relevant.

Hauptanwendungsbereiche der Geräuschlokalisierung

Industrielle Anwendungen

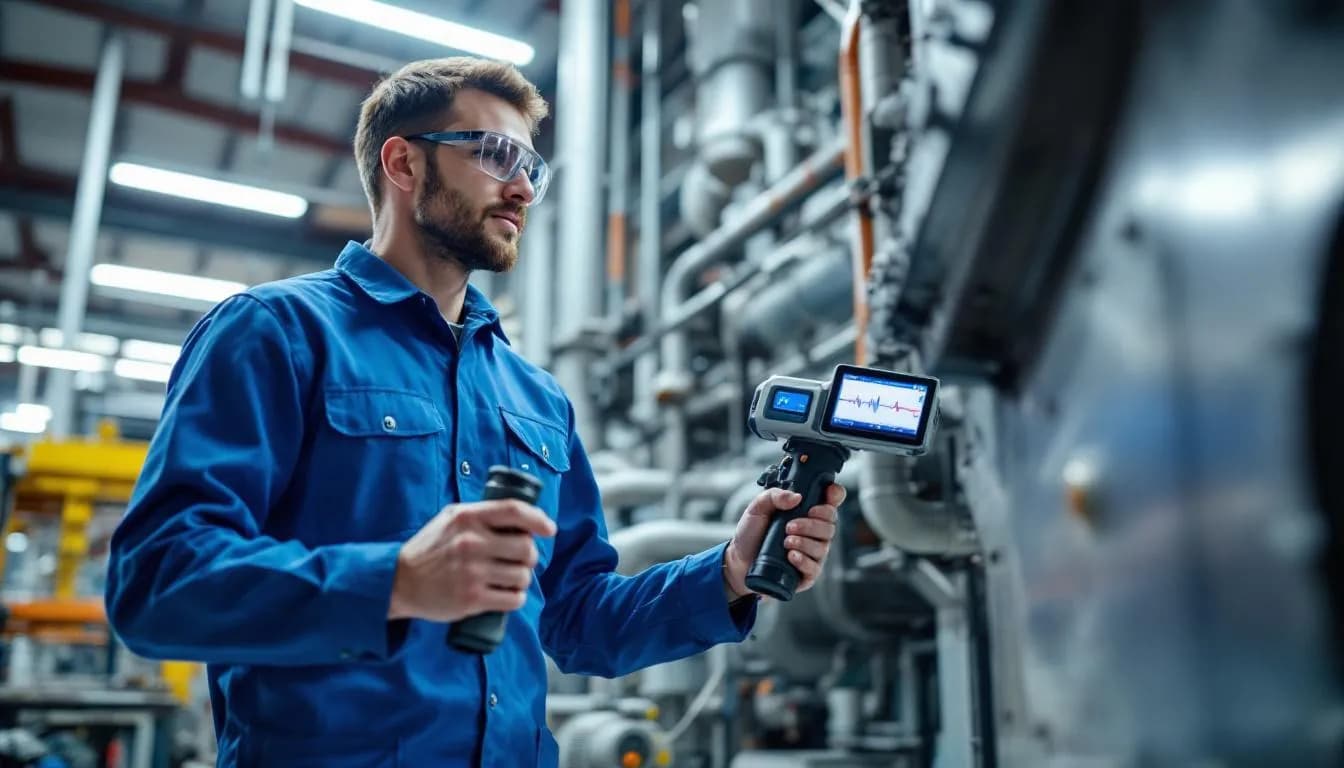

In Produktionsumgebungen zeigt sich der praktische Nutzen der Geräuschlokalisierung besonders deutlich. Druckluftleckagen in umfangreichen Rohrleitungssystemen können enorme Energieverluste verursachen. Eine Soundcam kann solche Leckagen binnen Minuten identifizieren, während die herkömmliche Suche mit Ultraschall-detektoren Stunden dauern kann.

Teilentladungen an Hochspannungsanlagen stellen ein erhebliches Sicherheitsrisiko dar. Diese elektrischen Störungen erzeugen charakteristische Ultraschallsignale, die sich mit speziellen Kameras auch aus sicherer entfernung detektieren lassen. Die frühzeitige Erkennung kann Stromausfälle und teure Reparaturen verhindern.

Bei der Maschinendiagnose ermöglicht die Kombination aus visueller und akustischer Analyse eine präzise Zuordnung von Geräuschen zu ihren Verursachern. Verschleißteile, Unwuchten oder Montagefehler lassen sich so gezielt identifizieren. Die Messdaten bilden eine solide Grundlage für die Planung von Wartungsmaßnahmen.

Automobilindustrie

Die Automobilindustrie nutzt Schallquellenlokalisierung intensiv zur Verbesserung des Fahrkomforts. BSR-geräusche – das sind Buzz-, Squeak- und Rattle-geräusche – können den komfort erheblich beeinträchtigen. Mit akustischen Kameras lassen sich diese störenden Geräusche in Fahrzeuginnenräumen präzise lokalisieren.

NVH-analysen (Noise, Vibration, Harshness) sind ein weiterer wichtiger Anwendungsbereich. Dabei werden sowohl stehende Fahrzeuge als auch Vorbeifahrten analysiert. Moderne Testanlagen können gleichzeitig mehrere Mikrofon-arrays und verschiedene Sensoren einsetzen, um ein umfassendes Nild der akustischen Eigenschaften zu erstellen.

Die Qualitätskontrolle in der Fahrzeugproduktion profitiert erheblich von der Möglichkeit, Produktionsfehler durch charakteristische Geräusche zu erkennen. Falsch montierte Teile oder defekte Komponenten verraten sich oft durch untypische Schallmuster.

Gebäudediagnostik

In der Gebäudediagnostik eröffnet die Geräuschlokalisierung völlig neue Möglichkeiten. Leckagen an Fenstern und Türen lassen sich unabhängig von der Außentemperatur aufspüren – ein großer Vorteil gegenüber thermografischen Verfahren, die auf Temperaturdifferenzen angewiesen sind.

Hausgeräusche, die Bewohner belästigen, können durch systematisches Vorgehen identifiziert werden. Oft stammen störende Geräusche von Heizungspumpen, Lüftern oder anderen technischen Anlagen, die sich in verborgenen Bereichen befinden.

Die Prüfung der Bausubstanz auf schallleitende Strukturen hilft bei der Lärmschutzplanung. Risse im Mauerwerk oder unsachgemäß verlegte Rohrleitungen können erhebliche Schallbrücken darstellen, die mit konventionellen Methoden schwer zu entdecken sind.

Praktische Tipps zur effektiven Geräuschlokalisierung

Systematische Vorgehensweise im Gebäude

Eine erfolgreiche Geräuschlokalisierung in Gebäuden erfordert methodisches Vorgehen. Der erste Schritt ist das systematische Ausschalten elektrischer Geräte. Kühlschrank, Heizungspumpe, Lüftungsanlagen und andere Verbraucher werden nacheinander deaktiviert, um Störgeräusche zu eliminieren.

Die Führung eines Raum-logbuchs hat sich bewährt. Darin werden alle Beobachtungen dokumentiert: welche Geräusche treten zu welchen Zeiten auf? Wie verändern sich die Geräuschmuster bei verschiedenen Einstellungen? Diese informationen helfen bei der späteren Analyse erheblich.

Das Öffnen von Fenstern kann helfen, zwischen Innen- und außengeräuschen zu unterscheiden. Oft überlagern sich verschiedene Schallquellen, und nur durch gezielte Manipulation der Umgebung lassen sich die einzelnen Komponenten trennen.

Die Untersuchung der Bausubstanz sollte sowohl visuelle als auch akustische Aspekte umfassen. Risse im Putz oder lose Verkleidungen können Körperschall weiterleiten und so ferne Geräuschquellen an unerwarteten Stellen hörbar machen.

Optimierung der Messtechnik

Die Positionierung des Mikrofon-arrays ist entscheidend für die Qualität der Messergebnisse. Idealerweise sollte die Kamera so positioniert werden, dass möglichst viele potenzielle Quellen im Erfassungsbereich liegen. Dabei müssen Reflexionen von Wänden und anderen Oberflächen berücksichtigt werden.

Umgebungsgeräusche können die Analyse erheblich erschweren. Moderne Geräte bieten verschiedene Filter zur Unterdrückung konstanter Hintergrundgeräusche. Bei transienten Ereignissen – kurzzeitigen Geräuschen – ist eine hohe Bildrate erforderlich, um die Ereignisse zu erfassen.

Die kombination aus Bild, Ton und Video ermöglicht eine umfassende Dokumentation. Viele Systeme erlauben es, einzelne Bilder zu exportieren oder längere Videosequenzen aufzuzeichnen. Diese Aufnahmen sind wertvoll für spätere Analysen oder als Nachweis gegenüber Auftraggebern.

Auswahlkriterien und Investitionskosten

Die Auswahl der richtigen Ausrüstung hängt von mehreren Faktoren ab. Einstiegsgeräte sind bereits ab 990 Euro inklusive Zubehör erhältlich und eignen sich für grundlegende Anwendungen wie Leckageortung oder einfache Maschinendiagnostik.

Für professionelle Anwendungen mit höheren Genauigkeitsanforderungen steigen die kosten entsprechend. Systeme mit großen Mikrofon-arrays und erweiterten Analysefunktionen können durchaus fünfstellige Beträge erreichen. Wichtig ist eine Problemanalyse vor der Kaufentscheidung: welche Arten von Geräuschquellen sollen lokalisiert werden? In welchen Umgebungen wird gemessen? Welche Auflösung ist erforderlich?

Eine individuelle Beratung durch Experten ist meist unverzichtbar. Viele Hersteller bieten Teststellungen an, bei denen die Geräte unter realen Bedingungen ausprobiert werden können. Dies hilft bei der Einschätzung, ob ein system den Anforderungen entspricht.

Die Schulung der Mitarbeiter sollte bei der Investitionsplanung berücksichtigt werden. Während die grundlegende Bedienung oft intuitiv ist, erfordern professionelle Anwendungen vertiefte Kenntnisse der Messtechnik und Signalverarbeitung.

Häufig gestellte Fragen (FAQ)

Wie genau ist die Lokalisierung mit akustischen Kameras?

Moderne Beamforming-verfahren erreichen eine räumliche Auflösung von wenigen Zentimetern bei optimalen Bedingungen. Die Genauigkeit hängt jedoch von mehreren Faktoren ab: der Frequenz des Signals, der Entfernung zur Quelle und den Umgebungsgeräuschen. Niederfrequente Signale unter 500 Hz sind grundsätzlich schwieriger zu lokalisieren als hochfrequente, da die Wellenlänge größer ist als der Abstand zwischen den Mikrofonen.

Können akustische Kameras auch bei laufendem Betrieb eingesetzt werden?

Ja, durch intelligente Filterung können Hintergrundgeräusche gezielt unterdrückt werden. Spezielle Algorithmen ermöglichen die Lokalisierung auch in lauten Industrieumgebungen. Das System kann zwischen konstanten Hintergrundgeräuschen und den zu untersuchenden Schallquellen unterscheiden. Messungen sind daher ohne Betriebsunterbrechung möglich, was einen erheblichen Vorteil gegenüber anderen Diagnoseverfahren darstellt.

Welche Frequenzbereiche können mit akustischen Kameras erfasst werden?

Standardgeräte erfassen Frequenzen von etwa 200 Hz bis 20 kHz, was dem hörbaren Bereich entspricht. Spezielle Ultraschall-kameras können Frequenzen bis 100 kHz und darüber detektieren. Die verschiedenen Mikrofon-konfigurationen sind für spezifische Frequenzbereiche optimiert – große Arrays mit größeren Abständen für tiefe Frequenzen, kompakte Arrays für hohe Frequenzen und Ultraschall.

Wie lange dauert eine typische Geräuschlokalisierung?

Einfache Druckluftleckagen können binnen Minuten lokalisiert werden, sobald das Gerät positioniert und kalibriert ist. Komplexe Maschinendiagnosen benötigen hingegen 30-60 Minuten je nach Umfang der Untersuchung. Die Vorbereitung – optimale Positionierung, Einstellungen anpassen, Störquellen ausschalten – sollte zusätzlich eingeplant werden und kann bei unbekannten Umgebungen durchaus eine Stunde in Anspruch nehmen.

Benötigt man spezielle Schulungen für die Bedienung?

Die grundlegende Bedienung moderner Geräte ist nach kurzer Einweisung möglich, da die Benutzeroberflächen intuitiv gestaltet sind. Für professionelle Anwendungen mit detaillierter Analyse werden jedoch 1-2 Tage Schulung empfohlen. Die Hersteller bieten meist praxisorientierte Kurse an, in denen die Teilnehmer an realen Beispielen lernen, wie verschiedene Arten von Schallquellen identifiziert und analysiert werden.
